Планы помещений, схемы и мощности подключений

Официальные векторные строительные планы БТИ Культурного центра НИУ ВШЭ. Архитектурная геометрия, напольные лючки подключения (220V, XLR, Ethernet), настенные LED-экраны с метрическими размерами, пожарно-эвакуационные пути, зоны доступной среды и гардероб на 806 мест.

6 схем чистых планов БТИ
до 30 кВт сценическая мощность
30+ точек подключения
SVG + PDF векторное качество
Холл 2 этажа (Выставочное пространство) Площадь: 318.80 м² Нагрузка: до 3.0 кВт на линию
100%
SVG Вектор Чертеж БТИ (PDF)

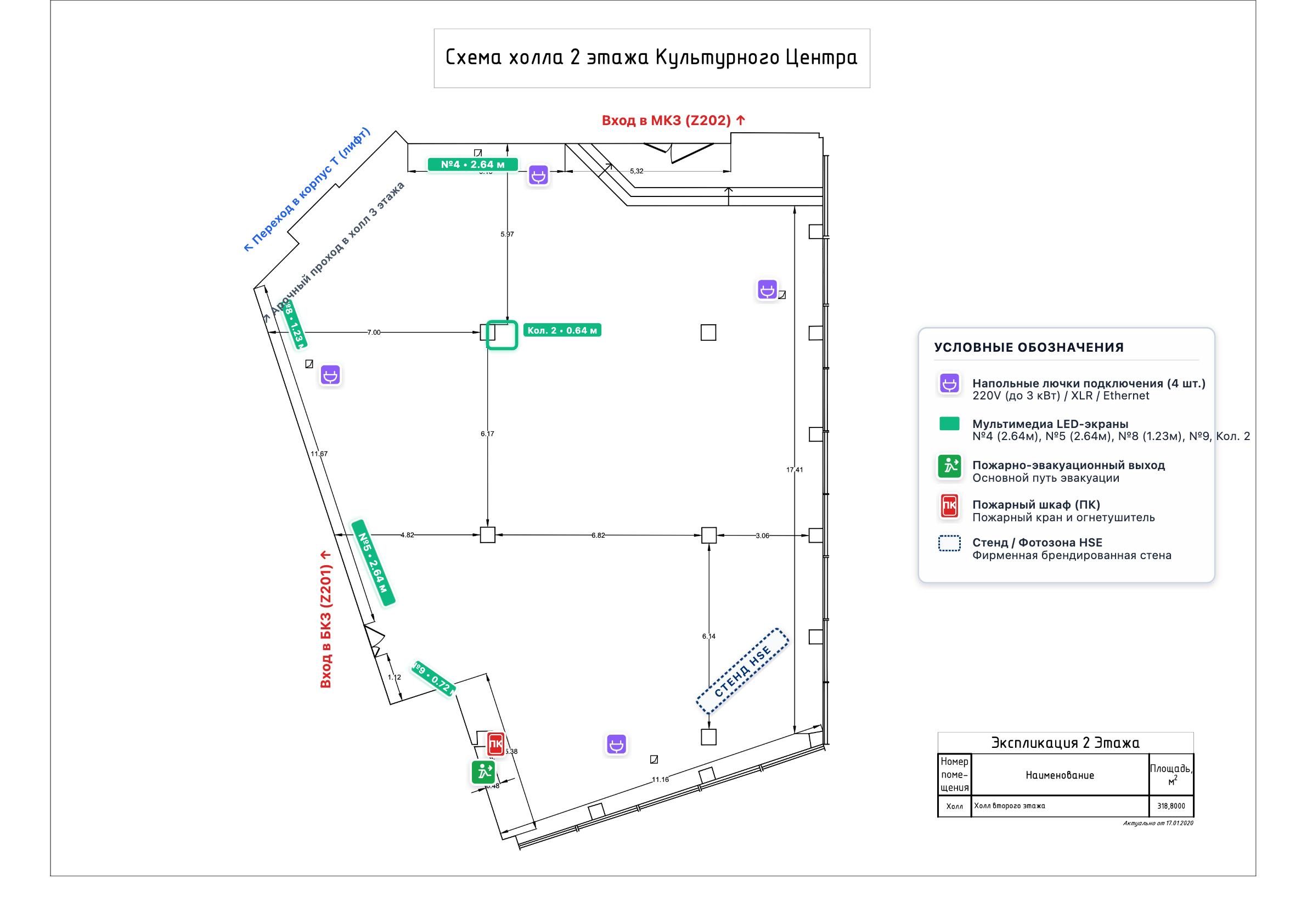

Архитектурный план: Холл 2 этажа
💡 Зажмите и тяните для перемещения, используйте колесо мыши или кнопки для зума. Кликните на маркер для перехода к деталям.

Лючки подключения (Floor Hatches)

Фиолетовый маркер: силовые евро-розетки 220V Schuko, XLR-звук и порты RJ-45 Ethernet.

LED-экраны и медиа (№1–№9)

Зеленый блок с точной метрической шириной (2.64м, 2.40м, 1.20м, 0.72м, на колоннах 0.64м).

Эвакуационные выходы (ПЭВ)

Знак безопасности ISO 7010: разделение на публичные выходы из зала и служебные марши за сценой.

Пожарные шкафы и безопасность

Красный маркер: пожарные краны (ПК), рукава и сертифицированные огнетушители.

Доступная среда (МГН / ОВЗ)

Желтый маркер: выделенный пассажирский лифт ОВЗ и пандусы с нормативным уклоном.

Гардероб и сервисные зоны

Гардероб на 806 мест, пультовые FOH звука/света, гримерные комнаты Z112–Z114.

Спецификация подключений: Холл 2 этажа

Перечень стендовых зон, точек питания и допустимых нагрузок для выбранного этажа

№ / Зона Наименование стенда / Зоны Розеточная группа Выделенная мощность Рекомендованное оборудование Тип и примечание
Инструмент организатора

Калькулятор мощности оборудования

Перед подачей заявки на проведение мероприятия в Smart Event рассчитайте суммарную электрическую мощность вашего стенда или площадки. Это исключит выбивание автоматов и позволит дежурной инженерной службе заранее подготовить силовые линии и трапы.

1
Лимит на одну розетку / линию: Не более 3.0 кВт (16А). Приборы с нагревательными элементами (чайники, кофемашины) требуют выделенных линий.
2
Защитные трапы обязательны: Любой провод через проход или зону движения гостей закрывается резиновым кабель-трапом.
3
Согласование 380В / свыше 3 кВт: Требует подачи служебной записки главному инженеру не позднее чем за 5 рабочих дней.

Оборудование вашего стенда

Ноутбук / Рабочая станция 100 Вт • 1 розетка
2
ТВ-плазма 55"–65" 250 Вт • 1 розетка
1
Термопринтер бейджей / МФУ 300 Вт • 1 розетка
0
Дополнительный LED-свет / споты 150 Вт • 1 розетка
0
Фотобудка / селфи-зеркало со светом 800 Вт • 1 розетка
0
Кофемашина (рожковая / автомат) 2200 Вт • 1 выделенная розетка
0
Аппарат сахарной ваты / попкорна 1500 Вт • 1 выделенная розетка
0
Суммарная мощность 0.45 кВт
Требуется розеток 3 шт
✓
Безопасная нагрузка (до 2.2 кВт) Нагрузка оптимальна, достаточно стандартной розеточной группы 220В.
Архив чертежей и документов

Официальные поэтажные планы БТИ

Оригинальные схемы в высоком разрешении доступны для прямой загрузки с сервера Центра культур без перехода на внешние облачные хранилища.

CAD
Сводный мастер-план

Совмещенный архитектурный план (2 и 3 этажи, МКЗ и БКЗ)

Общая площадь: 1262.9 м² • Комплексная раскладка уровней, залов, холлов и переходов

SVG Вектор ↓ PDF БТИ ↓
2 эт
План БТИ

Холл 2 этажа (318.8 м²)

Выставочный холл, 4 напольных лючка, экраны №4, 5, 8, 9, Колонна 2, Brand Wall ВШЭ

SVG ↓ PDF ↓
3 эт
План БТИ

Холл 3 этажа (162.3 м²)

Фойе амфитеатра, 4 лючка, экраны №6, 7, Колонна 3, Лифт ОВЗ, пандус в БКЗ

SVG ↓ PDF ↓
1 эт
План БТИ

1 этаж: Холл, гардероб и залы

Гардероб 806 мест, входная группа КПП, коворкинг, танцзал Z105, студии, гримерные Z112–114

SVG ↓ PDF ↓
БКЗ
План БТИ

Большой концертный зал (БКЗ, 618.3 м²)

500 мест, сцена h=0.95м, 5 сценических лючков подключения, FOH пультовая, 4 ПЭВ

SVG ↓ PDF ↓
МКЗ
План БТИ

Малый концертный зал (МКЗ, 163.5 м²)

135 мест, сцена h=0.43м с пандусом 5.5м, точки подключения I–VII (220V, XLR, Ethernet)

SVG ↓ PDF ↓
⚡

Инженерная служба Центра культур НИУ ВШЭ

Все электроподключения производятся строго под контролем дежурного инженера площадки. Если для вашего события требуется нестандартное электроснабжение (подключение кейтеринга мощностью свыше 3 кВт, световых пультов, лазеров, сценических генераторов дыма/тяжелого дыма), укажите это в комментариях к заявке в Smart Event заранее.
